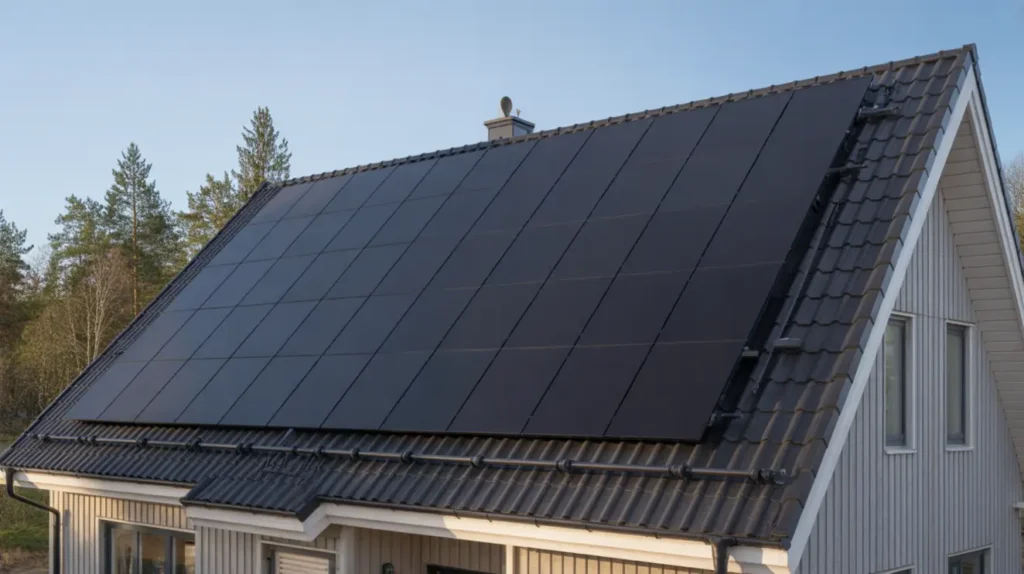

På ett kedjehus i Riksten, Tullinge, har vi monterat och driftsatt en nätansluten solcellsanläggning på det sydostvända takfallet. Uppdraget omfattade projektering, montage, AC och DC-installation samt idrifttagning i samverkan med nätägaren. Anläggningen består av 28 paneler fördelade i två fält, dimensionerad för att minska inköpt el över året. Projektet visar hur vi planerar och utför en installation som du kan förvänta dig på liknande tak i området.
Infästningen utfördes på betongpannetak. Pannor lyftes, rostfria takfästen skruvades i bärande takstolar med dimensionerade träskruvar, och genomföringar tätades med butyl och underlagstäckning. Aluminiumprofiler riktades med laser och justerades för korrekt avstånd mot nock och takfot. Panelerna lades i två rader per fält med fria gångar för att du ska nå vid framtida underhåll, och med marginal till skorsten för att minska skugga. DC-kablar 6 mm², UV-beständiga och dubbelisolerade, drogs i skyddsslang över tak och vidare genom en godkänd takgenomföring. Två strängar om 14 moduler vardera anslöts till en trefas växelriktare i teknikrummet. Intill placerades DC-brytare, överspänningsskydd typ 2 på både DC och AC, samt jordningsskena. Hela sken- och modulsystemet potentialutjämnades och anslöts till husets skyddsjord.
Arbetet genomfördes enligt SS 436 40 00 och riktlinjer i SEK Handbok 457. Under montaget användes fallskydd och takstege. Före driftsättning gjordes egenkontroll med momentprotokoll, kontroll av polaritet och kontinuitet, isolationsprovning 1000 V DC med godkända värden, samt mätning av tomgångsspänning och kortslutningsström per sträng mot beräknade data. Vi termograferade kopplingar vid last och märkte upp anläggningen vid tak och i elcentral. Anläggningen kopplades in i huvudcentralen på egen grupp med korrekt överströmsskydd, och driftsattes efter godkänd anmälan och mätarhantering från nätägaren. Kunden fick driftinstruktioner och dokumentation med foton. Läs mer i vår tjänst Installation av Solceller.
Om du planerar solceller i Riksten eller övriga Tullinge, hör av dig så tar vi fram en lösning anpassad till ditt tak och din elanläggning.
